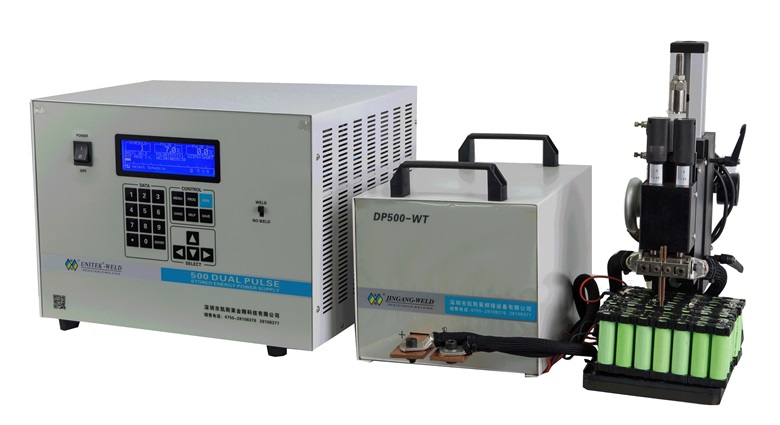

圆柱电池厚片专用点焊机

           DP-250M储能直流精密点焊机参数与性能

功能特点及规格

额定功率：0.75-125瓦/秒（焦耳）储能电源，可以单脉冲或双脉冲方式操作，显示精确度为0.5%，显示屏的分辨率为所选择能量的0.1%-0.6%，能量可以瓦/秒（焦耳）显示，也可以最大能量的%来显示。输出脉冲特性：可为128个焊接程序分别指定脉冲宽度与极性，为实现这一功能，应用了内部转换继电器，在功率输出端处0.001欧姆载荷两端测量脉冲特性，在零振幅与最大振幅之间测量，脉冲上升时间，在10%振幅点之间测量脉冲宽度。

焊接速度：重复速率（Rep Rate），亦即在某一额定热功率下，平均每分钟所能进行的焊接次数，用以确定重复速率的平均时间可长达20分钟，最大断续焊接速度（Hit Rate）亦即电源进行非连续性的断续焊接速度，这些速度是假设以单脉冲方式操作。

双脉冲焊接：可消除熔化金属的溅出（飞溅），提高焊接质量，特别是焊接电镀材料

四个焊接功能：（a）基本功能；（b）双脉冲；（c）滚点焊（逢焊）；（d）重复焊接

使用简单的“用户辅助”显示屏：此功能如一本内置式操作手册，可快速指导用户完成最复杂的工作。

焊接程序：128个不同焊接程序储存放在（写入）一个永久存贮器中，串连程序：最多达127个程序；可按用户指定的顺序链结在一起。

遥控程序选择：7个单极输入用于：（a）遥控选择#1~#127焊接程序；（b）充电/防止放电工序；（c）紧急停止POWER-UP程序—128个程序中的任意一个，或最后一个应用的程序，均可被指定为开机时之程序（暂未受理）

自动辨认：分辨并调整焊头类型（气动或手动式）以及脚踏开关类型（1-级或2-级）

双焊头控制能力：用双24VAC阀门传动器控制一个或两个焊头依次点火

点火电路：可用单刀、双刀或光压点火（压力）开关

可为每个焊接程序指定输出脉冲的极性

结束蜂鸣：每个焊接程序结束时发出声音信号，示意操作员松开脚踏开关

输出继电器：有两个继电器能断开/接通高达125毫安的电流，继电器1和继电器2可用于给外部设备提供状态信号，继电器1还可用于控制另外一个24VAC气动焊头，继电器2可以气动一个5-50vdc信号，当用于提供状态信号时，这些继电器可独立编程闭合；（a）当250M启动时；（b）第一次焊接脉冲之后；（c）第二次焊接脉冲之后；（d）点火开关打开时；（e）当250M等待焊接程序开始时：和/或.（f）当出现警报时，内置式焊接计数器—使用户能控制焊接数量



质量与安全特点

点火电路—可采用单刀，双刀或光压点火开关，内部滤波装置可防止无线电频率干扰（RFI）引起过早点火，可对250M进行编程，以便焊接时间

开始时前使点火开关必须保持闭合0‘10‘20‘80毫秒，这一特点可消除因开关跳闸引起错误触发，程序保护与系统安全—保护除#0程序以外的所有数据遭未经授权者擅自更改

自动分步：与链式程序特点相结合，自动补充电极损耗

带统计制程管制（SPC）的内置式焊接监控（选择）：通过焊接监控和数据通信接口，加强工序控制，各种图形输出使操作员在理解和分析数据时更加容易，从而简化焊接质量检查，详细信息请参看资料表991-0910

电源电压稳压：额定电源电压变化在±13%内时，保持电容器组电压在设定值±0.25%范围内

焊接点火电路：在充电及降压间隙没有禁阻点火电路，防止电容器组正确充电或放电前电源点火，而引起低劣的焊接效果

脚踏开关焊接终止功能：如果操作员在焊接程序结束前松开气动系统的脚踏开关，这一安全功能可使250M焊机中断焊接过程

线路故障降压：当输入电源突然中断时，此安全功能可使电容器组放电

订购注意事项

机身尺寸：  长度：28cm 宽度：21cm高度：28cm，重量： 32kg

焊头尺寸：  长度：24cm 宽度：15cm高度：45cm

输入电源电压：100.115.208.220伏50/50Hz，1325瓦充电，25瓦备用，采用115V时安培、230伏时5安培断路器
