KSL-B3000动力电池全自动组合双面焊接机

一．简介

KSL-B3000电池组合自动点焊机是一款基于数控自动化加工技术通用平台经我公司技术人员完美拓展开发的用于电池行业电池组组合生产的自动化点焊设备。与手动点焊相比较，在点焊效率、精准度、焊点可靠性上都得到了很大提高。人性化外型设计，使操作调试一目了然，内藏式的部件设计使外型更加简洁。与同类型行业内基于PLC开发的产品相比不存在其它的缺点，确有了更多的PLC无法实现的关键应用优势。效率更高，适用产品范围更大，加工程序编制为标准数控编程指令，稍加培训客户即可自行为自己的产品编制程式，可因产品需要自行改进。可以存贮几十种产品的加工程式，也可用U盘考入考出，存进电脑，也可以在电脑上用记事本编制程式考入设备十分方便。

二．适用范围

此款自动焊接设备可以匹配多种传统点焊机，配以相应的治具，应用于各种长度在65MM以内的各种圆柱电池/方型电池/及扣式电池的组合点焊工作。

三．运行动作描述

把装入焊接工件的治具放在入料区域，机器自动把治具及焊接工件组合体推入焊接工位，机器控制焊机自动完成所有焊接动作。自动推出焊接完成的工件治具组合体，与此同时装入新的工件治具开始下一个焊接过程，机器运作过程不要人为干预一直自动运行，直到不再放置工件在入料位置，按下停止按拧，机器自动清空工位上的最后一个焊接工件。

四．功能描述

1．最大焊接范围420mmX250mm（一个治具最多可一次性装入240只18650电芯或120只26650电芯。

2．客户可以稍经培训自行编制需要的加工程式，程式加工方式，可以由客户自由发挥。

3．可以在焊接中自动切换不同的能量，以匹别电池的正负极不同焊接能量的需要。

4．更换焊接产品时不需对设备有过多的设置，只需更换治具，设焊机能量即可。

5．在作业当中人只要取放工件即可。其它都是自动运行，无需不停的按动按拧。大大提高工人的工作效率，减少工作对机器的操作动作。

6．电池正负极同时由两台焊机同时点焊，每个位置焊四个焊点（点焊两次）最快可以达到48只电芯每分(速度与焊机的速度关联)。

7．有焊接计数。

8．可以用U盘考出考入加工程式，对机器的调试工作变得十分的方便。

五．型号说明

KSL-B3000

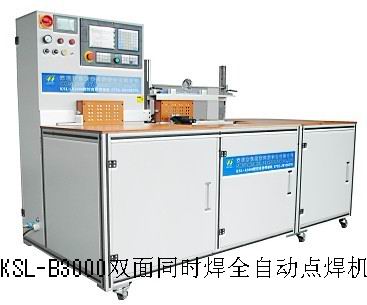

六．外型说明





       数控控制系统          点焊位置的工件治具

电气控制柜       入料位置工件治具          出料位的工件治具





七．主要参数规格

外型尺寸；2176X900X1320

设备重量；300kg

包装运输；PE膜及PE护执原木卡板加木保护框架（无要求时）

室内移动；自带脚轮手推移动

消耗功率；500VA（不包括焊机）

电源电压；220V AC 50/60Hz

电源插头；国标10A扁三脚插头

电源容量；（因所配焊机不同而不同，安装时咨询生产厂家）

机身气源按口型式；8mmD气管直插

气源压力；＞5kgf/cm2

气源消耗量；0.25m3/h
